VcoreをOffsetModeで指定してみた

どーもです～

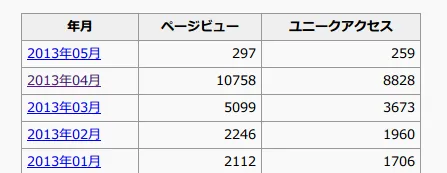

2013年4月のアクセス数ですが、

10,000超えたwww



とはいうものの、全然嬉しくないですね。

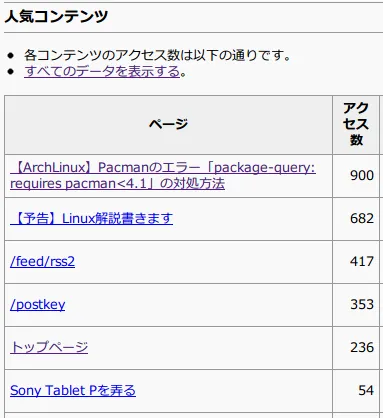

記事別のアクセス数をみてみると、

スパムが来ている記事のアクセス数が桁違いに多い



スパム対策をしたものの、相変わらず当サイトへのアクセスは続いているようです。

困ったもんですね・・・





本題に入ります。



自作機1号では、せっかくのK石ってことで、現在4500MHzまでオーバークロックしています。

実際、ベンチマークでスコアが上がるだけで、「速くなった」と体感することは少ないのですが。



当然、ここまでクロックを上げようとなると、電圧を盛る必要がありまして、

例えばCPUのcore電圧はManualModeで1.420[V]まで盛っています（詳しいパラメーターは知りたい人がいたら公開するかも）。



ですが、このように設定した場合、

アイドルでも電圧が一定

になってしまいます。



そこで調べていて気になったのが、「OffsetMode」による電圧の設定。

自分自身、この方法による設定についてよくわからなかったのでメモ。



OffsetModeとは

調べてわかったことを簡単に説明すると、

VID±指定値[V]

って感じの設定方法らしいです。

また、VIDは

CPUがマザーに送っている動作に必要な電圧

の情報のことで、動作クロックなどによって変化するものみたいです。



つまり、OffsetModeで設定すると、

動作クロックに合わせて電圧が変化させられる

ということがわかりました。



じゃあVIDはいくつなのか？

どんな盛り方を設定するものかわかったものの、VIDがどのくらいか調べないと盛る量の検討がつきません。

調べると、「HWINFO64」が便利そうです。

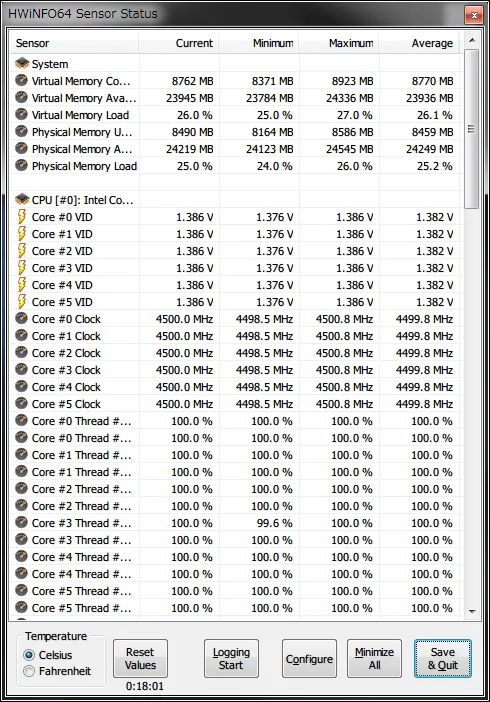

ダウンロードし、Sensors-onlyのチェックを入れて起動するとこんなウィンドウが出てきます。

Core #x VID ・・・のところがコアごとのVIDです。

BCLK100MHZ、TurboRatio45の状態でOCCTをかけるとVIDは1.382[V]まで上昇しました。

ということで今回は余裕を持たせ、VcoreをOffsetMode:+0.020[V]にしてみました。



結果

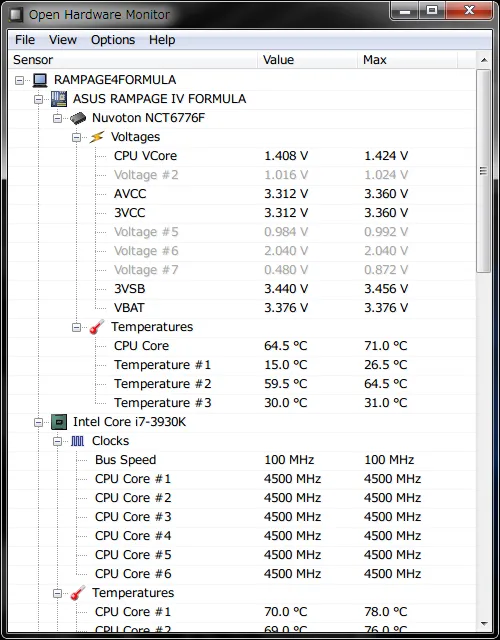

Prime95をかけてみたところ

4500MHzでのVIDである1.382[V]に確かに約0.02[V]盛られています。

Maxが1.424[V]になっていますが、おそらくLLCが働いたのでしょう。

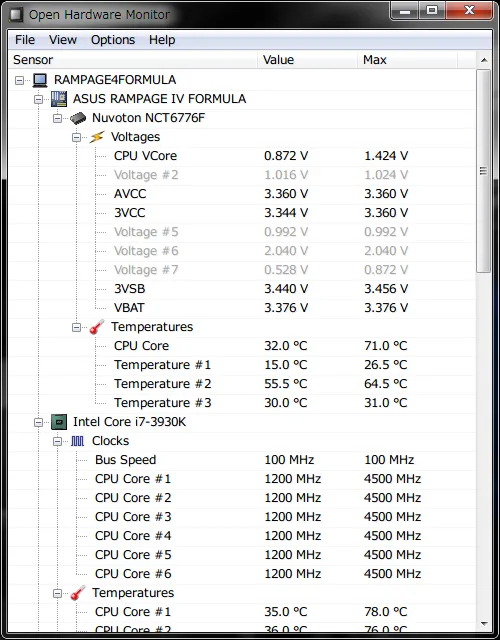

アイドル

キター

ちゃんと電圧が下がっています！

また、アイドルでのCPU温度は5度くらい下がりました♪





とりあえずこの状態でPrime95は1時間半完走でしたが、CINEBENCHで若干のスコア低下とLLCで1.424[V]まで上がった形跡があったため、

OffsetMode:+0.025[V]にして様子を見たいと思います。

また、海外のフォーラムを見ていると、PLL Voltageを結構盛ってる人が多いみたいなので（現在1.825[V]）、その辺りの検証もしてみたいと思います。

PLLはアイドル時の安定性が向上するとかなんだとか・・・



今のマザーボードはかなり高性能になってますね。

Sandy、Ivyのクロックの上げやすさも驚きです。



このマシンを組む前、よくソケ478の北森pen4とかソケ939のあちゅろんで遊んでましたが、500MHzUPくらいが精一杯でしたからね・・・





※今回の記事で出てきた値は、

僕の環境

での値ですので、他の環境では上手く動かない場合があると思います。

特に、この3930kたんは「Vcore上げるだけじゃクロック上げにくい（僕の経験上）」ので、注意が必要です。



また、一応オーバークロックは自己責任で挑戦するものです。

僕の環境でCPUが盛りすぎで死んだとかはないですが、話を聞く限り死ぬときは死ぬらしいです・・・
