HDDを修理した

随分前から預っていたのですが、SATAコネクタ部分が破損したHDDを昨夜から修理してました。

無事修理できたようなので、その報告的なもの。



まず、ドナーとなるSATAコネクタを取り出します。

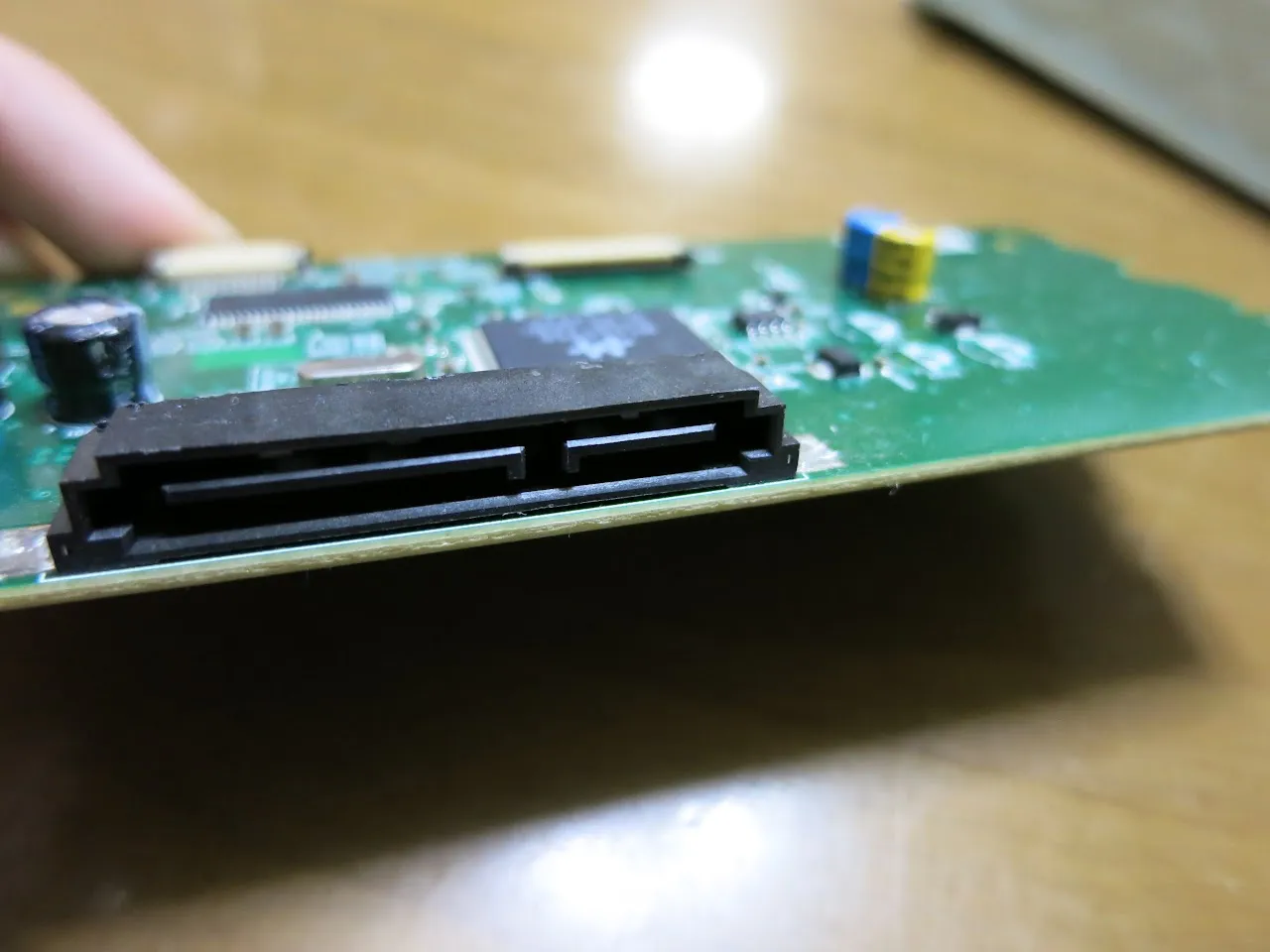

今回は光学ドライブと思われる基板を使いました。

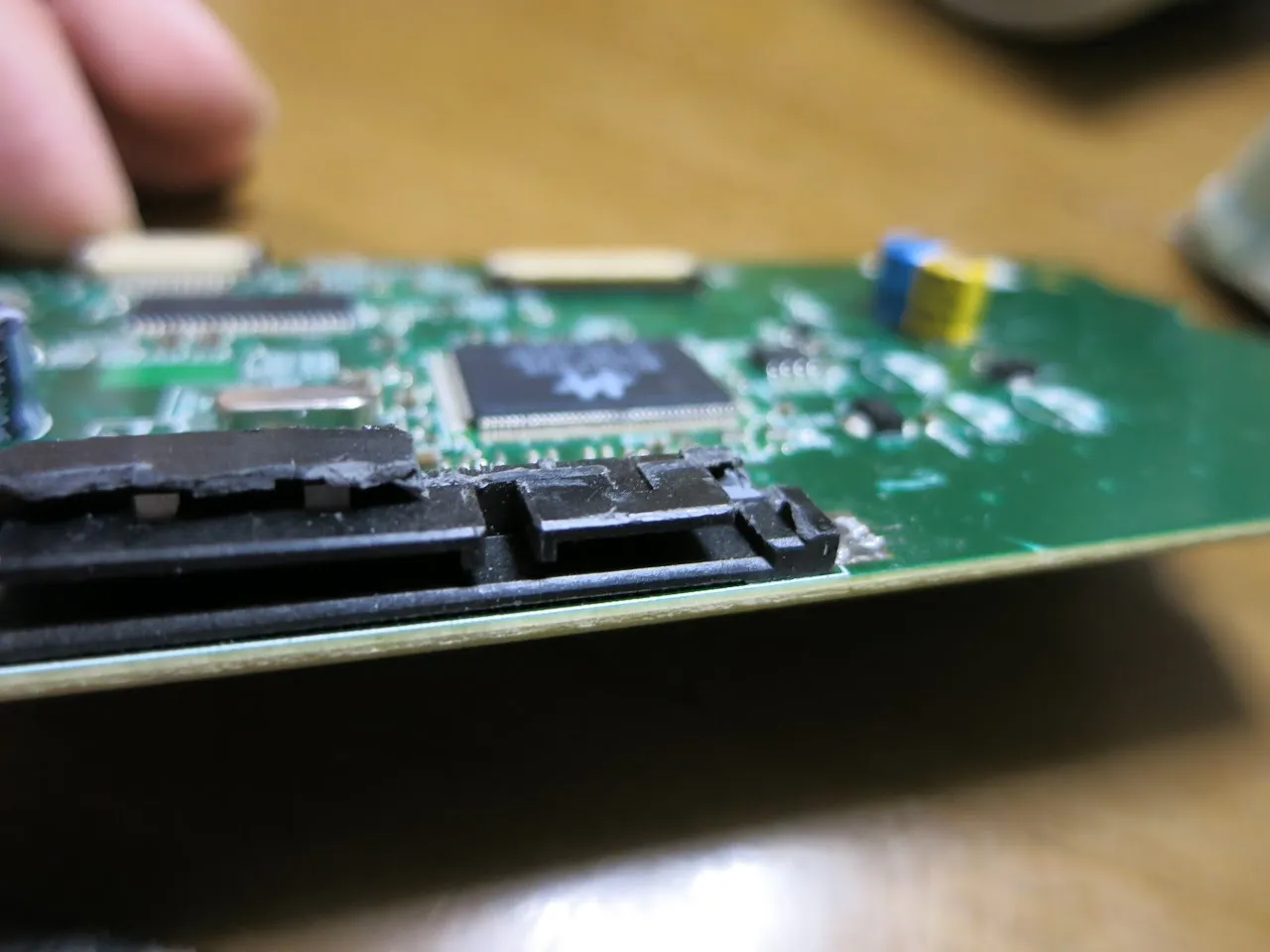

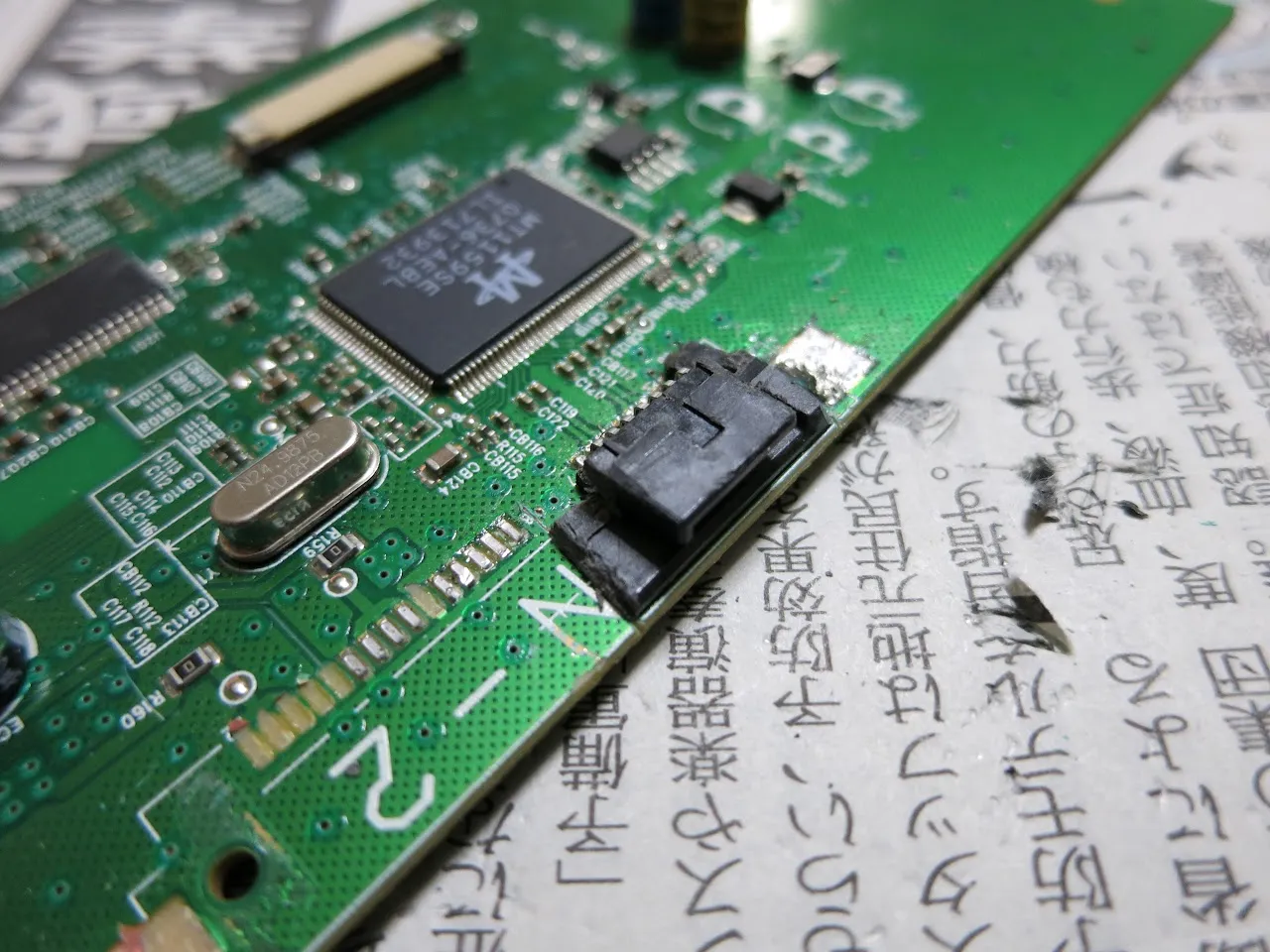

破壊♪

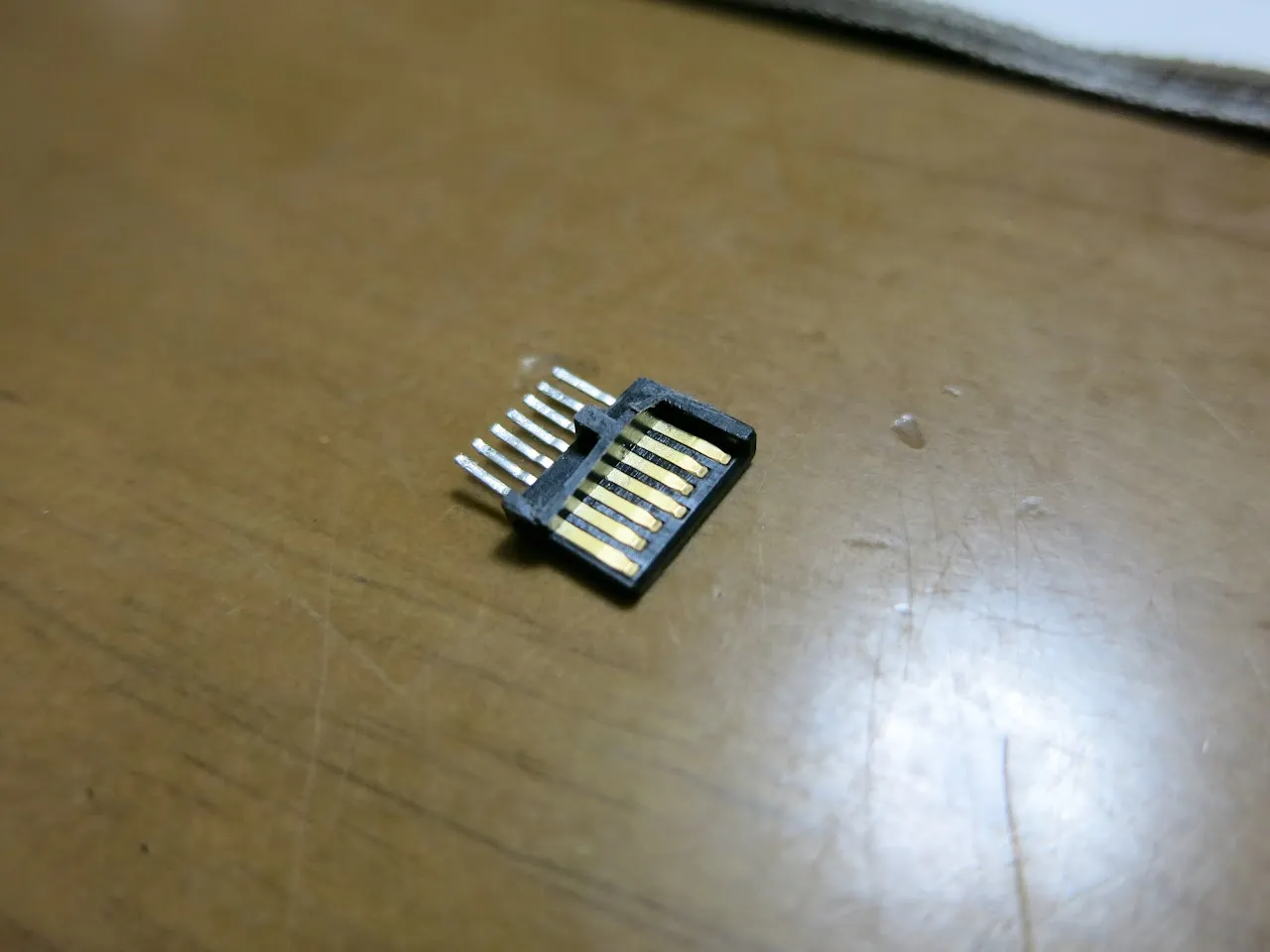

後で固定しやすいように、またある程度強度を持たせるため、周りの凸凹は残しておきます。



次はHDDを加工します。

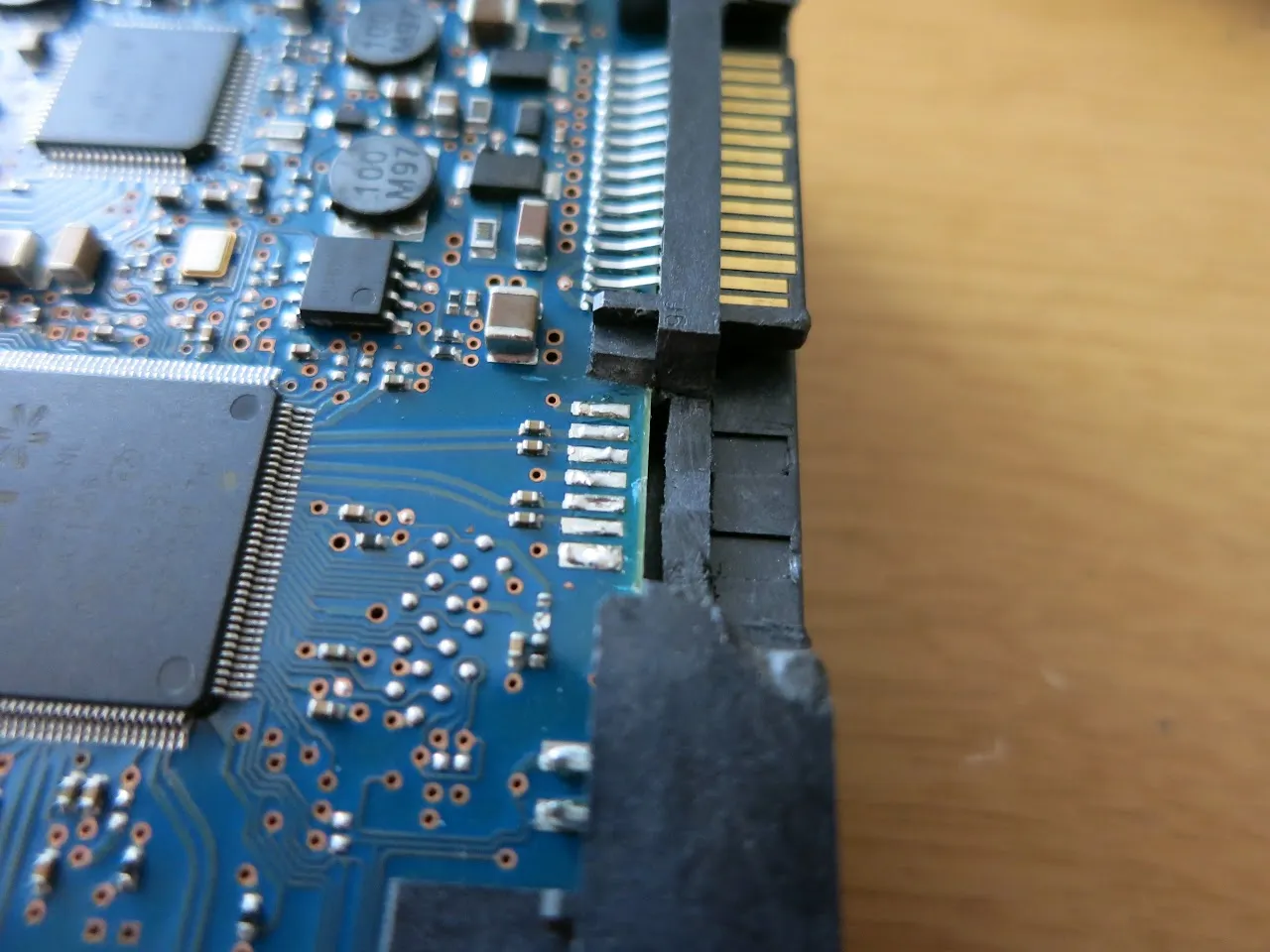

問題のSATAコネクタの部分を

破壊♪

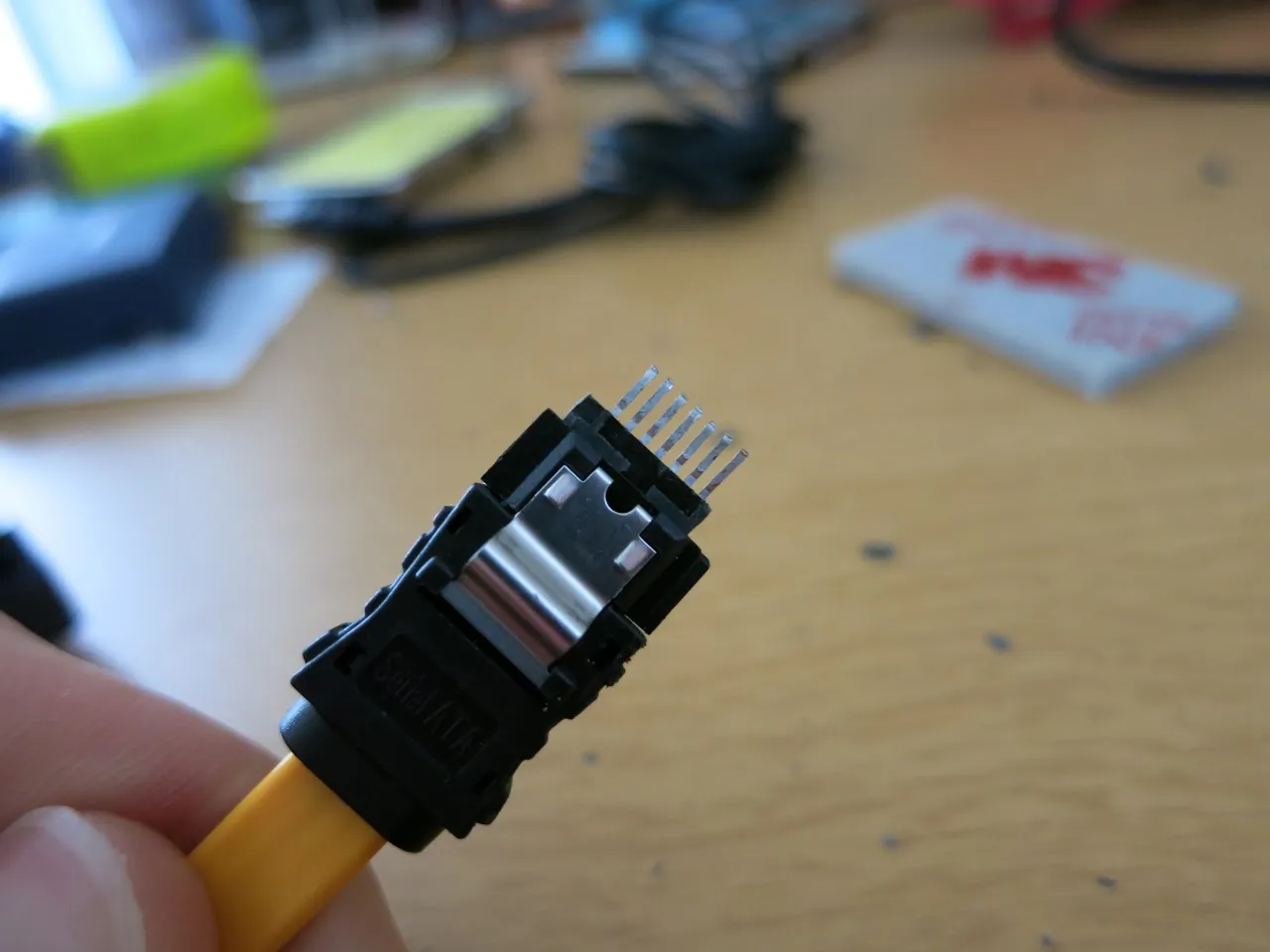

先程取り出したコネクタの端子を爪付きのSATAケーブルに差し、HDDに位置を合わせながら固定し、ハンダ付け。

あとは、取り付けた端子の周りを接着剤で固定し完成です。

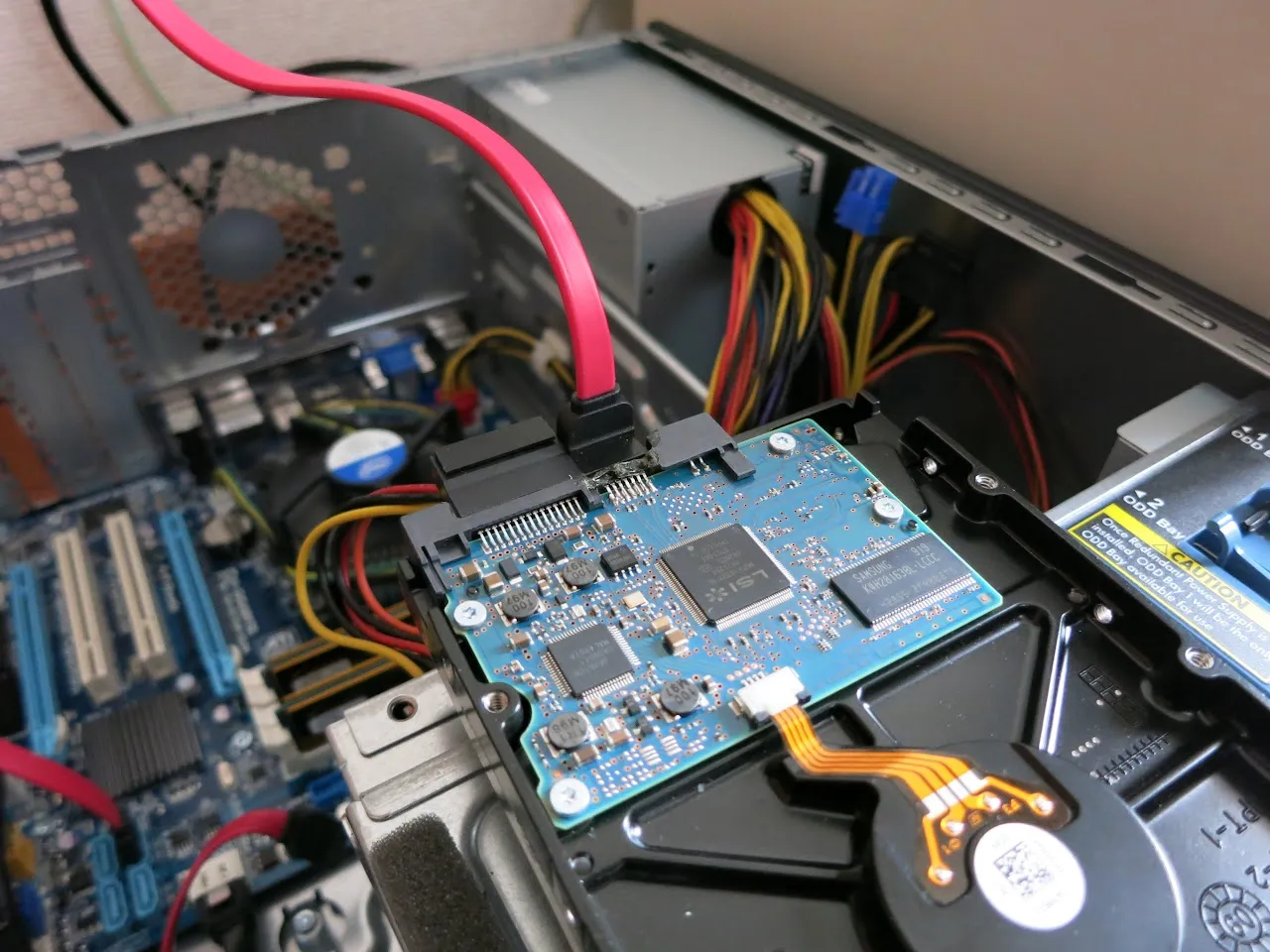

現在、自作機2号で物理フォーマット中です。

何の問題もなく読み書きできているようなので成功でしょう。
